单转型指针式千分表

百/千分表应用附件/支架
分享到:
特点
• 采用特有的防震结构,耐冲击性强,有效防止心轴突然缩进导致的冲击。
• 带有表盖,经久耐用,而且可防划痕。
• 比传统千分表轻约 40%。
• 可对尘/水等污染物进行防护,可在工厂环境下使用。
• 由于心轴套筒偏离轴套,沿轴套夹持套筒时,心轴运动不会受到防碍或阻挡。

• 带有一对限位指针,可用于迅速、简单地进行公差判断 (GO/±NG)。



性能参数
公制型


分度值
货号 测量范围
(测量范围
/每圈行程)
精度 重复 精度 表盘 读数值
测力
带耳后盖 平型后盖 全程 返回 1/10 圈 行程 1 圈 行程
0.1mm 2928S 2928SB 4mm (5mm) ±40µm 20µm 20µm 20µm 2-0-2 1.4N 以下

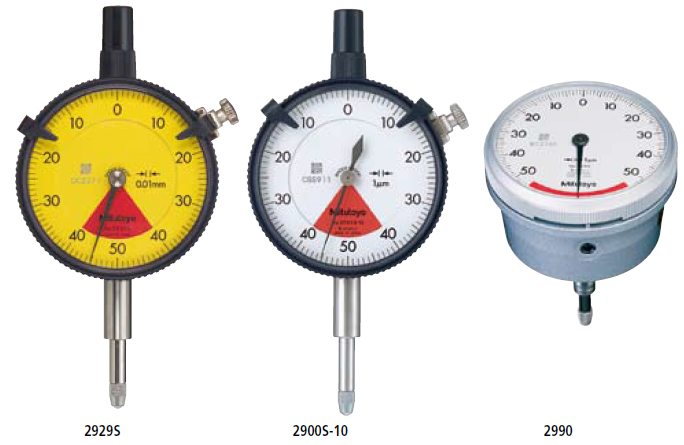

0.01mm 2929S 2929SB 0.8mm (1mm) ±9µm 5µm 6µm 5µm 40-0-40 1.4N 以下
0.01mm 2929S-60 2929SB-60 0.8mm (1mm) ±9µm 5µm 6µm 5µm 40-0-40 2.0N 以下
0.01mm 2929S-62 2929SB-62 0.8mm (1mm) ±9µm 5µm 6µm 5µm 40-0-40 2.0N 以下
0.01mm 2959S 2959SB 1.6mm (2mm) ±13µm 6µm 8µm 5µm 80-0-80 1.4N 以下
0.001mm 2900S-10 2900SB-10 0.08mm (0.1mm) ±3µm 2.5µm 2.5µm 0.5µm 40-0-40 1.4N 以下
0.001mm 2900S-70 2900SB-70 0.08mm (0.1mm) ±3µm 2.5µm 2.5µm 0.5µm 40-0-40 2.0N 以下
0.001mm 2900S-72 2900SB-72 0.08mm (0.1mm) ±3µm 2.5µm 2.5µm 0.5µm 40-0-40 2.0N 以下
0.001mm 2901S-10 2901SB-10 0.16mm (0.2mm) ±4µm 3µm 3µm 0.5µm 80-0-80 1.4N 以下

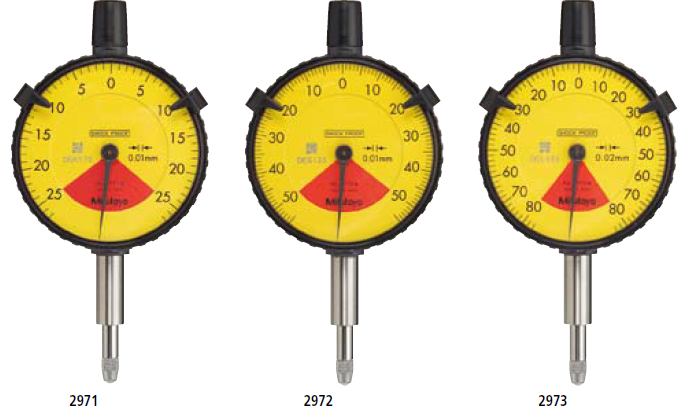

0.02mm 2973 1.6mm (2mm) ±16µm 6µm 8µm 5µm 80-0-80 1.4N 以下
0.01mm 2971 0.5mm (0.7.mm) ±10µm 5µm 7µm 5µm 25-0-25 1.4N 以下
0.01mm 2972 1mm (1.4mm) ±12µm 5µm 7µm 5µm 50-0-50 1.4N 以下
0.01mm 2990* 0.1mm (0.14mm) ±6.5µm 4µm 4µm 1µm 50-0-50 1.5N 以下
0.001mm 2960F* 1mm (1.27mm) ±14µm 7µm 10µm 5µm 50-0-50 1.4N 以下
* 背置活塞型 (参见 262 页)

英制型


分度值
货号 测量范围
(测量范围
/每圈行程)
精度 重复 精度 表盘 读数值
测力
带耳后盖 平型后盖 前 1 圈行程 / 2.5 圈 行程 nbsp;/ 10 圈行程 返回
.0005" 2909S-62 2909SB-62 .04"  /  .05" ±.0005" / — / — .00016" ±.0001" 20-0-20 2.5N 以下
.0001" 2910S-10 2910SB-10 .008"  /  .01" ±.0001" / — / — .0001" ±.00003" 4-0-4 1.8N 以下
.0001" 2910S-72 2910SB-72 .008"  /  .01" ±.0001" / — / — .0001" ±.00003" 4-0-4 2.5N 以下
.001" 2978 .06"  /  .079" ±.001" / — / — .0002" ±.0002" 30-0-30 1.4N 以下
.0005" 2976 .02"  /  .028" ±.0005" / — / — .00016" ±.0001" 10-0-10 1.4N 以下
.0005" 2977 .04"  /  .055" ±.0005" / — / — .00016" ±.0001" 20-0-20 1.4N 以下
.0001" 2991* .008"  /  .01" ±.0002" / — / — .0001" ±.00005" 4-0-4 1.5N 以下
* 背置活塞型 (参见 262 页)
