NOSTOP CNC影像测量系统

QV STREAM 系列
CNC影像测量机
分享到:
• 根据被测工件的尺寸,选择具有相应测量范围的型号。

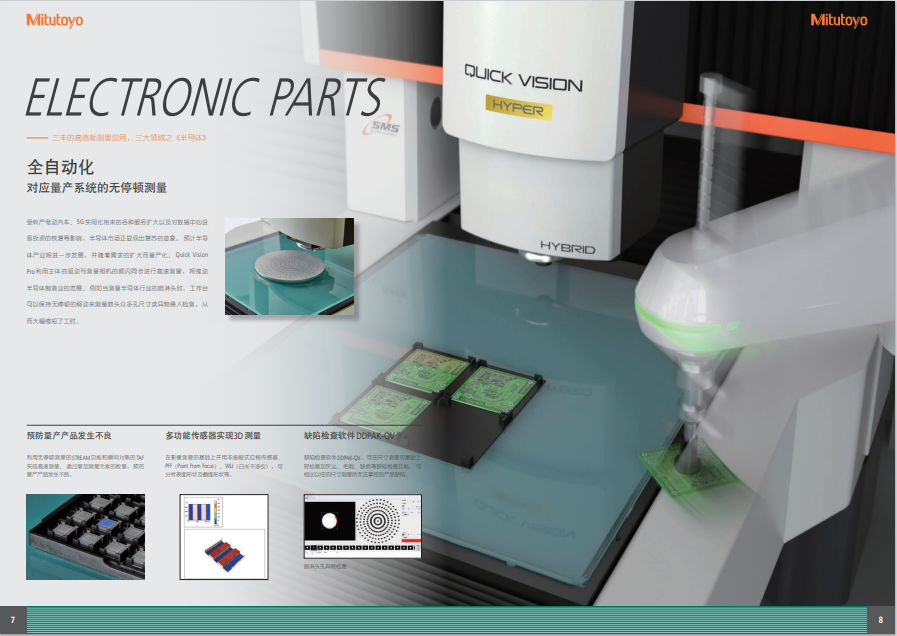

• 新的影像获取技术的引用(不许停止工作台),大大提高了测量效率。传统的影像测量系统,按照工作台移动􀋠工作台停止􀋠测量􀋠工作台移动的顺序进行重复操作,但这种重复一直限制了测量效率的提高。相比之下,QV STREAMPLUS 通过引入不间断影像测量(STREAM型) 已缩短了测量时间,不间断影像测量能消除由传统的加速、减速及停止循环造成的非生产时间。


NOSTOP 影像测量
频闪照明系统是在高亮 LED 闪光照明系统基础上发展起来的,可确保无停止影像测量得以实现。在工作台到达测量点的瞬间,照明器可以发出短暂而高亮的闪光,可以有效捕捉所有运动的物体。照明器的开关过程非常短暂,确保不会出现图像模糊而且可以细致、完整的获取图像。这项创新设计使用准直透镜和分光镜,充分利用了高密度、高亮度 LED阵列的优势,可以达到超亮、定向、有效的照明效果。
规格
  QV STREAM PLUS302 QV STREAM PLUS404 QV STREAM PLUS606
测量范围 (X×Y×Z)  300×200×200mm 400×400×250mm 600×650×250mm
放大倍率转换系统  PPT1X-2X-6X
分辨力 /  长度测量装置  0.1µm/  线性编码器
影像测量方法  CCD 照相机

照明装置 *1

同轴照明 *2 彩色 LED
透射照明 蓝色 LED
可编程环形照明 *2 彩色 LED

测量精度 *3

E1X, E1Y (1.5+3L/1000)µm
E1Z (1.5+4L/1000)µm
E2XY (2.0+4L/1000)µm
LAF重复精度*4  σ= 0.4µm
工作台玻璃尺寸  399×271mm 493×551mm 697×758mm
台面承重  20kg 40kg 50kg
尺寸 (W×D×H)  859×951×1609mm 1027×1407×1778mm 1309×1985×1794mm
重量(包括机器设置台)  约 360kg 约 579kg 约 1450kg

*1 STREAM 模式时,照明功能为(表面/轮廓/ PRL) 中任意1 个,PRL 可以设为全频闪(4 方向) 或单方向。精度保证光学条件为(QV-HR2.5X 或QV-SL2.5X) + 成像镜头1X。
*2 STREAM 模式时,仅青色照明。
*3 测量精度为用三丰公司的检测方法,L =任意2 点之间的尺寸(mm)。
*4 仅限带LAF 型。
