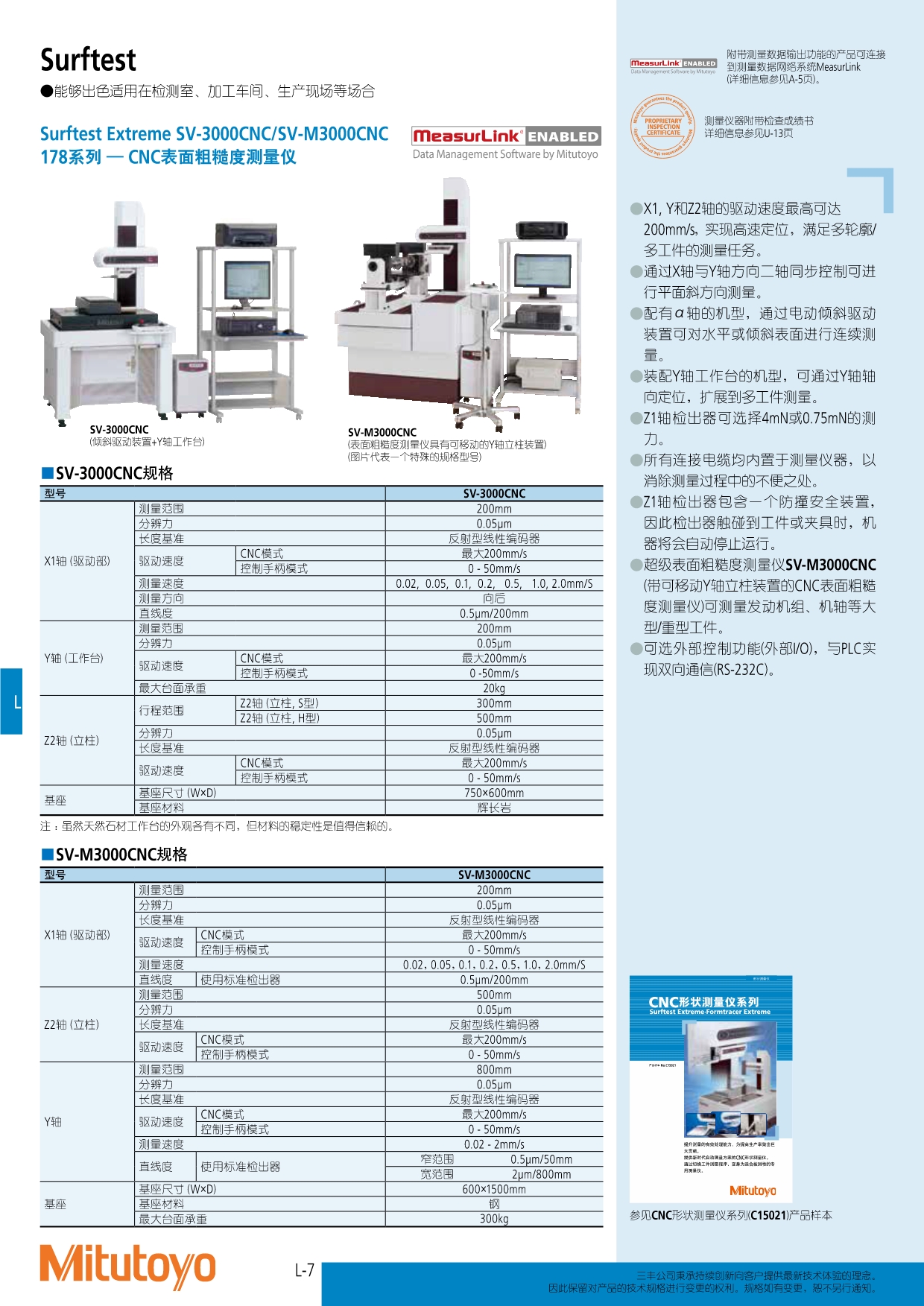

CNC 超级粗糙度测量仪

表面粗糙度测量机
分享到:
 X1,Y和Z2轴的驱动速度最高可达200mm/秒,实现高速定位,满足多轮廓/多工件的测量任务。
 通过X轴与Y轴方向二轴同步控制可进行倾斜平面测量。* 使用SV-3000CNC时,需要Y轴桌台(可选)。
 配有􀐋轴的机型,通过电动倾斜驱动装置可对水平或倾斜表面进行连续测量。
 装配Y轴工作台的机型,可通过Y轴轴向定位,扩展到多工件测量。
 Z1-轴检出器可选择4mN或0.75mN的测量力。
 所有连接电缆均纳入测量仪器,以消除测量过程中的不便之处。
 Z1轴检出器包含一个防撞安全装置,因此检出器触碰到工件或夹具时,机器将会自动停止运行。
 超级表面粗糙度测量仪SV-3000CNC(带可移动Y轴立柱装置的CNC表面粗糙度测量仪)可测量发动机组、机轴等大型/重型工件。


 通过可选的外部控制功能(外部I /O),可以实现PLC(可编程控制器)双向通讯(RS-232C)。



SV-3000CNC 规格




X1 轴 (驱动部)
测量范围 200mm
分辨力 0.05µm
长度基准 反射型线性编码器
驱动速度 CNC型 最大200mm/s
操纵杆型 0 - 60mm/s
测量速度 0.02 - 2mm/s
测量方向 向后
直线度 0.5µm/200mm




Z2 轴 (立柱)
行程范围 Z2 轴 (立柱, S型 ) 300mm
Z2 轴 (立柱, H型) 500mm
分辨力 0.05µm
长度基准 反射型线性编码器
驱动速度 CNC型 最大200mm/s
操纵杆型 0 - 60mm/s
基座尺寸 (W×D) 750×600mm
基座材料 花岗岩
注: 虽然天然石材测量桌的外观各有不同, 但材料的稳定性是值得信赖的。

SV-M3000CNC 规格






X1 轴 (驱动部)
测量范围 200mm
分辨力 0.05µm
长度基准 反射型线性编码器
驱动速度 CNC 最大200mm/s
操纵杆 0 - 50mm/s
测量速度 0.02 - 2mm/s


直线度
使用标准检出器 0.5µm/200mm
使用长程检出器 0.7µm/200mm
使用旋转型 检出器 上/下方向 0.5µm/200mm
前/后方向 0.7µm/200mm


Z2 轴 (立柱)
测量范围 500mm
分辨力 0.05µm
长度基准 反射型线性编码器
驱动速度 CNC 最大200mm/s
操纵杆 0 - 50mm/s







Y 轴
测量范围 800mm
分辨力 0.05µm
长度基准 反射型线性编码器
驱动速度 CNC 最大200mm/s
操纵杆 0 - 50mm/s
测量速度 0.02 - 2mm/s



直线度
使用标准检出器 窄范围 0.5µm/50mm
宽范围 2µm/800mm
使用长程检出器 窄范围 0.7µm/50mm
宽范围 3µm/800mm
使用旋转型检出器 (上/下方向) 窄范围 0.7µm/50mm
宽范围 3µm/800mm

基座装置
基座尺寸 (W×D) 600×1500mm
基座材料
最大台面承重 300kg
